產品說明

CS49H-16、S49H-16、CS49-16C、CS49H-25、CS49H-40 圓盤式蒸汽疏水閥：法蘭連接、圓盤熱動力結構形式，閥座密封面材料為 Cr13 系不銹鋼，公稱壓力 PN16~PN40，閥體材料為灰鑄鐵（CS49H-16、S49H-16）、碳鋼（CS49H-16C、CS49H-25、CS49H-40）的蒸汽疏水閥。圓盤式疏水閥用來自動排除蒸汽管道，用熱設備中的凝結水，以保證管道暢通，提高熱效率。用于石油、化工、食品、印染、紡織、醫藥等行業的蒸汽管網中的蒸汽總管、支管、汽水分離器等場合，還可用于烘房、烘箱、熱壓機等用汽設備中。

工作原理：圓盤式蒸汽疏水閥是根據伯努力熱動力原理，利用蒸汽和凝結水的熱動力學不同的特性，引起動能和勢能動靜壓變化.使動作件閥片上下壓差變化，啟動閥片開啟和關閉，從而達到阻汽排水目的。

產品性能參數

CS49H-16、S49H-16、CS49-16C、CS49H-25、CS49H-40 圓盤式疏水閥主要性能參數

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
CS49H-16、 S49H-16	16	1.6	≤203	蒸汽、凝結水
CS49H-16C	16	1.6	≤203
CS49H-25	25	2.5	≤210
CS49H-40	40	4.0	≤247

返回頁首 ⇑

產品零部件材料

CS49H-16、S49H-16、CS49-16C、CS49H-25、CS49H-40 圓盤式疏水閥零部件材料

型號	材料
	閥體、閥蓋	閥座、閥桿、過濾網
CS49H-16、 S49H-16	灰鑄鐵	不銹鋼
CS49H-16C	碳素鑄鋼	不銹鋼
CS49H-25	碳素鑄鋼	不銹鋼
CS49H-40	碳素鑄鋼	不銹鋼

返回頁首 ⇑

產品外形及結構尺寸

CS49H-16、S49H-16、CS49-16C 圓盤式疏水閥主要外形及結構尺寸（mm）

DN	L	H	D	D1	D2	b	z×Φd	重量/kg
15	150	70	95	56	54	16	4×Φ13.5	4
20	190	70	105	75	58	16	4×Φ13.5	4.2
25	200	70	115	85	68	16	4×Φ13.5	4.5
32	230	—	135	100	78	18	4×Φ17.5	6
40	230	—	145	110	85	18	4×Φ17.5	8
50	230	—	160	125	100	20	4×Φ17.5	9
65	270	—	185	145	122	20	4×Φ17.5	13.5
80	280	—	200	160	133	22	4×Φ17.5	17.5
100	300	—	215	180	155	24	4×Φ17.5	20

返回頁首 ⇑

產品外形及結構尺寸

CS49H-25 圓盤式蒸汽疏水閥主要外形及結構尺寸（mm）

DN	L	D	D1	H	z×Φd
15	150	95	65	105	4×Φ14
20	150	105	75	105	4×Φ14
25	160	115	85	110	4×Φ14
32	230	135	100	115	4×Φ18
40	230	150	110	125	4×Φ18
50	230	165	125	135	4×Φ18

返回頁首 ⇑

產品外形及結構尺寸

CS49H-40 圓盤式蒸汽疏水閥主要外形及結構尺寸（mm）

DN	L	D	D1	D2	D6	z×Φd	重量/kg
15	150	95	65	46	40	4×Φ14	2.7
20	150	105	75	56	51	4×Φ14	3.2
25	160	115	85	65	58	4×Φ14	3.7
40	230	150	110	84	76	4×Φ18	8.5
50	230	165	125	99	88	4×Φ18	10.5

返回頁首 ⇑

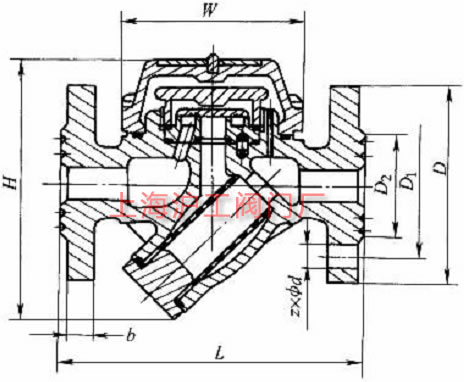

產品外形及結構尺寸示意圖
