產品說明

Z41H、Z41Y、Z41W 不銹鋼閘閥：手動、法蘭連接形式、明桿楔式剛性單閘板，閥座密封面材料為不銹鋼，公稱壓力 PN16~PN200，閥體材料為不銹鋼的閘閥。

Z41W、Z41Y、Z41H 不銹鋼閘閥結構緊湊、設計合理、閥門剛性好、通道流暢、流阻系數小，密封面采用不銹鋼和硬質合金，使用壽命長，采用柔性石墨填料、密封可靠、操作輕便靈活。應用于工作壓力 1.6MPa~20.0MPa，工作溫度 -29℃~200℃的石油、化工、水力、火力電站各種系統的管路上，適用介質為硝酸類、醋酸類、水、油、氣類及某些腐蝕性液體。

產品特點：① 符合國內外先進標準的要求，密封可靠、性能優良、造型美觀。 ② 密封副配對先進合理，閘板和閥座的密封面采用不同硬度的硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。 ③ 閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。 ④ 可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。

產品性能參數

Z41H、Z41Y、Z41W 不銹鋼閘閥主要性能參數

型號	PN	工作壓力 / MPa	適用溫度 / ℃	適用介質
Z41W-16P~25P	16~25	1.6~2.5	≤ 150	弱腐蝕性介質
Z41Y-16P~25P
Z41W-16R~25R
Z41Y-16R~25R
Z41W-40P~63P	40~63	4.0~6.3	≤ 150	弱腐蝕性介質
Z41Y-40P~63P
Z41W-40R~63R
Z41Y-40R~63R
Z41Y-100P~160P	100~160	10.0~16.0	≤ 150	弱腐蝕性介質
Z41Y-100R~160R
Z41H-40P~200P	40~200	4.0~20.0	≤ 200	硝酸類
Z41H-40R~200R

返回頁首 ⇑

產品零部件材料

Z41H、Z41Y、Z41W 不銹鋼閘閥零部件材料

型號	材料
	閥體、閥蓋、閘板	閥桿	密封面	填料
Z41W-16P~25P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	本體材料	石棉石墨或柔性石墨
Z41Y-16P~25P			堆焊硬質合金
Z41W-16R~25R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	本體材料
Z41Y-16R~25R			堆焊硬質合金
Z41W-40P~63P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	本體材料	聚四氟乙烯
Z41Y-40P~63P			堆焊硬質合金
Z41W-40R~63R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	本體材料
Z41Y-40R~63R			堆焊硬質合金
Z41Y-100P~160P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	堆焊硬質合金	聚四氟乙烯
Z41Y-100R~160R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼
Z41H-40P~200P	鉻鎳鈦不銹鋼	不銹鋼	不銹鋼或不銹鋼+硬質合金	柔性石墨
Z41H-40R~200R	鉻鎳鉬鈦不銹鋼	不銹鋼	不銹鋼或不銹鋼+硬質合金	柔性石墨

返回頁首 ⇑

產品外形及結構尺寸（PN16）

Z41H、Z41Y、Z41W（PN16）不銹鋼閘閥外形及結構尺寸（mm）

DN	L	D	D1	D2	b	f	z×ød	H	D0	重量 / kg
15	130	95	65	45	14	2	4×ø14	175	200	4
20	150	105	75	55	14	2	4×ø14	180	200	5
25	160	115	85	65	14	2	4×ø14	210	200	6
32	180	135	100	78	16	2	4×ø18	210	200	7
40	200	145	110	85	16	3	4×ø18	350	200	19
50	250	160	125	100	16	3	4×ø18	358	240	29
65	265	180	145	120	18	3	4×ø18	375	240	33
80	280	195	160	135	20	3	8×ø18	433	280	45
100	300	215	180	155	20	3	8×ø18	502	320	63
125	325	245	210	185	22	3	8×ø18	612	360	108
150	350	280	240	210	24	3	8×ø23	676	360	134
200	400	335	295	265	26	3	12×ø23	820	400	192
250	450	405	355	320	30	3	12×ø25	969	450	273
300	500	460	410	375	30	4	12×ø25	1142	560	379
350	550	520	470	435	34	4	16×ø25	1280	640	590
400	600	580	525	485	36	4	16×ø30	1452	640	850
450	650	640	585	545	40	4	20×ø30	1541	720	907
500	700	705	650	608	44	4	20×ø34	1676	720	958
600	800	840	770	718	48	5	20×ø41	1874	800	1112

返回頁首 ⇑

產品外形及結構尺寸（PN25）

Z41H、Z41Y、Z41W（PN25）不銹鋼閘閥外形及結構尺寸（mm）

DN	L	D	D1	D2	b	f	z×ød	H	D0	重量 / kg
15	130	95	65	45	16	2	4×ø14	175	200	4
20	150	105	75	55	16	2	4×ø14	180	200	5
25	160	115	85	65	16	2	4×ø14	210	220	6
32	180	135	100	78	18	2	4×ø18	210	220	7
40	200	145	110	85	18	3	4×ø18	350	220	18
50	250	160	125	100	20	3	4×ø18	358	250	25
65	265	180	145	120	22	3	8×ø18	373	280	35
80	280	195	160	135	22	3	8×ø18	435	300	50
100	300	230	190	160	24	3	8×ø23	500	350	65
125	325	270	220	188	28	3	8×ø25	614	400	100
150	350	300	250	218	30	3	8×ø25	674	450	135
200	400	360	310	278	34	3	12×ø25	818	500	180
250	450	425	370	332	36	3	12×ø30	969	550	207
300	500	485	430	390	40	4	16×ø30	530	560	400
350	550	550	490	448	44	4	16×ø34	1280	640	631
400	600	610	550	505	48	4	16×ø34	1450	640	900
450	650	660	600	555	50	4	20×ø34	1541	720	1013
500	700	730	660	610	52	4	20×ø41	1676	720	1166
600	800	840	770	718	56	5	20×ø41	1874	800	1258
700	900	955	875	815	60	5	24×ø48	2280	850	—
800	1000	1070	990	930	64	5	24×ø48	2420	900	—

返回頁首 ⇑

產品外形及結構尺寸（PN40~63）

Z41H、Z41Y、Z41W（PN40~63）不銹鋼閘閥外形及結構尺寸（mm）

DN	L	D	H	W	重量 / kg
50	250	160	685	250	30
		175			30
65	280	180	705	250	41
		200		300	42
80	310	195	780	250	48
		210		350	51
100	350	230	805	300	78
		250		400	80
125	400	270	890	350	112
		295		400	125
150	450	300	945	350	152
		340	1002	450	175
200	550	375	1100	400	200
		405	1150	450	220
250	650	445	1350	450	300
		470		500	320
300	750	510	1445	500	450
		530	1528	650	490
350	850	570	1665	—	680
		595	1792	—	700
400	950	655	1930	—	850
		670	2180	—	920

返回頁首 ⇑

產品外形及結構尺寸（PN100）

Z41H、Z41Y、Z41W（PN100）不銹鋼閘閥外形及結構尺寸（mm）

DN	L	D	H	W	重量 / kg
50	250	195	680	300	48
65	280	220	720	300	68
80	310	230	870	350	92
100	350	265	885	400	133
125	400	310	1020	450	216
150	450	350	1110	500	275
200	550	430	1225	500	360
250	650	500	1257	550	700

返回頁首 ⇑

產品外形及結構尺寸（PN160）

Z41H、Z41Y、Z41W（PN160）不銹鋼閘閥外形及結構尺寸（mm）

DN	L	D	H	W	重量 / kg
65	340	245	820	350	110
80	390	260	850	350	145
100	450	300	980	400	192
125	525	355	1050	450	307

返回頁首 ⇑

產品外形及結構尺寸（PN200）

Z41H、Z41Y、Z41W（PN200）不銹鋼閘閥外形及結構尺寸（mm）

DN	L	D	H	W	重量 / kg
50	350	210	712	350	108
65	410	260	765	400	195
80	470	290	835	450	250
100	550	360	950	500	350
125	650	385	1080	500	540
150	750	440	1140	600	738

返回頁首 ⇑

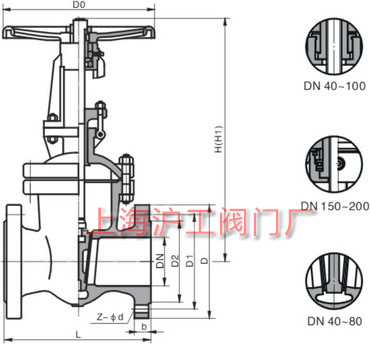

產品外形及結構尺寸示意圖
