產品說明
Z641T-10 型氣動楔式閘閥：氣動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為銅合金，公稱壓力 PN10，閥體材料為灰鑄鐵的閘閥。
產品性能參數
| 型號 | PN | 工作壓力/MPa | 適用介質 | 適用溫度/℃ |
|---|---|---|---|---|
| Z641T-10 | 10 | 1.0 | 水、油品等 | ≤200 |
產品零部件材料
| 型號 | 材料 | ||||
|---|---|---|---|---|---|
| 閥體、閥蓋 | 閘板 | 閥體密封圈 | 閥桿 | 填料 | |
| Z641T-10 | 灰鑄鐵 | 灰鑄鐵堆焊或鑲銅合金 | 堆焊銅合金 | 鉻不銹鋼 | 石棉石墨盤根 |
產品外形及結構尺寸
| DN | L | D | D1 | D2 | b | z×Φd | H | H1 | 重量/kg |
|---|---|---|---|---|---|---|---|---|---|
| 100 | 230 | 215 | 180 | 155 | 22 | 8×Φ18 | 770 | 880 | 130 |
| 150 | 280 | 280 | 240 | 210 | 24 | 8×Φ23 | 940 | 1100 | 200 |
| 200 | 330 | 335 | 295 | 265 | 26 | 8×Φ23 | 1130 | 1350 | 260 |
| 250 | 380 | 390 | 350 | 320 | 28 | 12×Φ23 | 1290 | 1555 | 290 |
| 300 | 420 | 440 | 400 | 368 | 28 | 12×Φ23 | 1460 | 1780 | 380 |
| 350 | 450 | 500 | 460 | 428 | 30 | 16×Φ23 | 1580 | 1950 | 600 |
| 400 | 480 | 565 | 515 | 482 | 32 | 16×Φ25 | 1790 | 2210 | 900 |
| 450 | 510 | 615 | 565 | 532 | 32 | 20×Φ25 | 1940 | 2415 | 1150 |
| 500 | 540 | 670 | 620 | 585 | 34 | 20×Φ25 | 2155 | 2680 | 1500 |
| 600 | 600 | 780 | 725 | 685 | 36 | 20×Φ30 | 2355 | 2880 | 1800 |
| 700 | 660 | 890 | 840 | 800 | 40 | 24×Φ30 | 2810 | 3560 | 2500 |

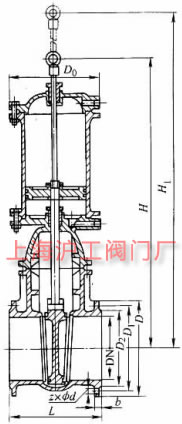

產品外形及結構尺寸示意圖
聲明：本文中所有文字、數據、圖片均只適用于參考，Z641T-10 型氣動楔式閘閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-66059666。
